DLT型高压可移打浆泵系卧式单吸多级分段离心泵，供输送清水及物理化学性质类似于水的液体之用。该型泵中，1.5GC、2.5GC、4GC、四个型号当流量为6-45 m 3/h时，总扬程可达46-287米。可输送110℃以下的纯净清水，适合锅炉给水，工厂及城市给水之用。
泵型号意义：2.5GC-6×5
2.5-吸入口直径(毫米)被25除得值并化整。
GC-锅炉给高压可移打浆泵。
6-缩小为0.1泵的比转数，即比转数为60
5-叶轮数量或级数。

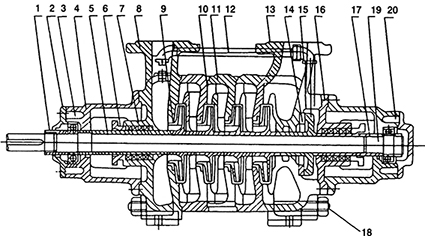

【产品结构】
1轴套螺母
2轴承盖
3轴承
4轴承体
5轴承甲
6填料压盖
7填料环
8进水段
9密封环
10叶轮
11中段
12回水管
13出水段
14平衡环
15平衡盘
16尾盖
17轴套乙
18拉紧螺栓
19轴
20园螺母
【结构说明】
GC型高压可移打浆泵为多级分段式，1.5GC-4GC四个型号的进出口分别在进水段和出水段上，均垂直向上，其扬程可根据使用需要而增减高压可移打浆泵级数。高压可移打浆泵装配良好与否，对性能影响很大，尤其是各个叶轮的出口与导翼进口之相对位置，每吸叶轮的吐出口中心必须对淮导翼的中心，其中稍有偏差即将使高压可移打浆泵的流量减少，扬程降低，效率差，故在检修后装配时务必注意，若有偏差必须调整。
GC型高压可移打浆泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺时针方向旋转。
密封环为铸铁制成，防止高压可移打浆泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。
轴承是用单列向心球轴承，采用钙基黄油润滑。
填料起密封作用，防止空气进入和大量液体漏出。
填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为淮。如果填料太紧，轴套容易发热同时耗费功率填料太松，由于液体流失要降低高压可移打浆泵效率。
|
