多级高压输送分散泵与深井泵安装尺寸图

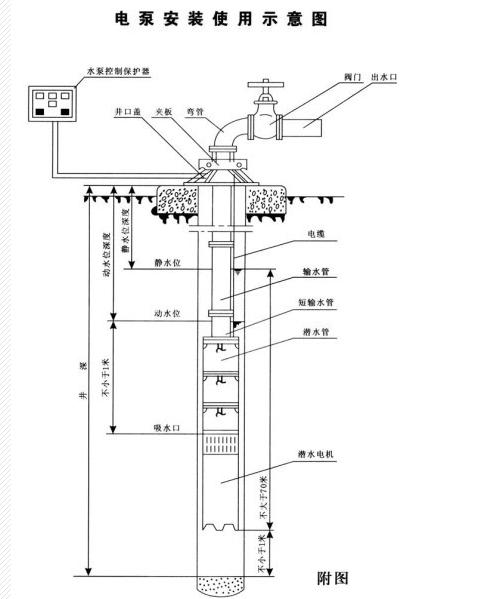

 多级高压输送分散泵与深井泵安装示意图：


多级高压输送分散泵与深井泵使用须知：
 一、电机使用前必须灌满清水，拧紧注水放气螺栓，否则不准使用。
 二、陆地试运转不得超过一秒。
 三、电泵不准倒卧或倾使用。
 四、电动机必须完全潜入水中，但潜入深度应不大于70米。
 五、引线与电缆接头按规定操作。
 六、订购高扬程潜水电泵请参阅《高扬程潜水电泵型谱》及《高扬程潜水电泵使用手册》。

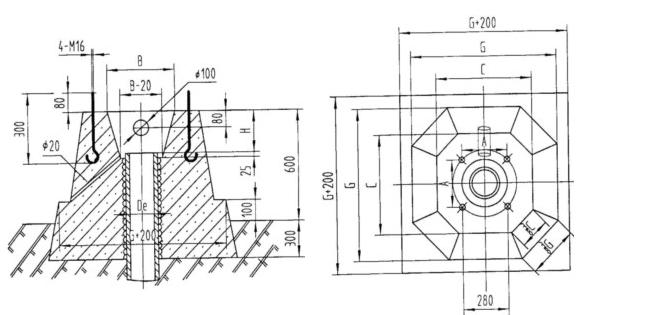

 多级高压输送分散泵与深井泵安装尺寸图：
