齿轮真空便携高剪切泵结构示意图

齿轮真空便携高剪切泵结构示意图

 齿轮真空便携高剪切泵工作原理：
    泵壳中有一对啮合的齿轮，其中一个是主动齿轮，另一个是从动齿轮，由主动齿轮啮合带动旋转。齿轮于泵壳、齿轮与齿轮之间留有较小的间隙，当齿轮沿图示箭头所指方向旋转时，在轮齿逐渐脱离啮合的左侧吸液腔中，齿间密闭容积增大，形成局部真空液体在压差作用下吸入吸液室，随着齿轮旋转，液体分两路在齿轮与泵壳之间被齿轮推动前进，送到右侧排液腔，在排液腔中两齿逐渐啮合容积减小，齿轮间的液体被挤到排液口。

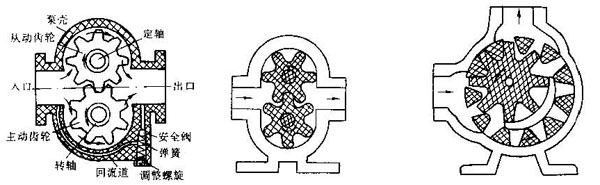

齿轮真空便携高剪切泵结构示意图：

齿轮泵结构示意图                                                外啮合齿轮泵                                                        内啮合齿轮泵

  齿轮真空便携高剪切泵性能范围：
    流量范围：0.04-570M3/h；
    出口压力：≤2.5MPa
    温度范围：-85-425℃
    粘度范围：1-3x106cst

   齿轮真空便携高剪切泵适用范围：
    适用于输送不含固体颗粒和纤维，具有润滑性或者非润滑性的流体介质。无论是腐蚀性还是高粘度或者易挥发的介质都能良好输送。
