DLT型无堵塞碱真空粉碎剪切泵结构

DLT型无堵塞碱真空粉碎剪切泵结构

1、DLT型无堵塞碱真空粉碎剪切泵性能范围（按设计点）
流    量：Q1.6~400m3/h 　　扬    程：H5~125m
工作压力：P≤1.6MPa 　　　工作温度：20~+150℃
2、DLT碱真空粉碎剪切泵应用
氯碱、纯碱工业； 医学、化肥、农药、工业；
石油化工、化纤、造纸工业； 染料工业；环保工程及水处理系统

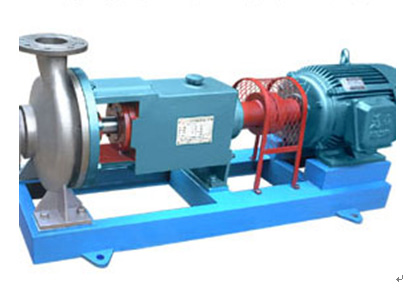

3、DLT型无堵塞碱真空粉碎剪切泵卧式结构
在检修折卸叶轮与轴封时，这种后开门式结构的真空粉碎剪切泵毋须将与真空粉碎剪切泵体相联的管路和电动拆开。装有经过精密加工高刚度的真空粉碎剪切泵轴，装有稀油润滑的轴承；轴承体的油位用油尺来测量，可靠实用易行。
在真空粉碎剪切泵体上铸有支脚，可承受来自管路的任何载荷并直接传给基础，这样真空粉碎剪切泵转子不会因真空粉碎剪切泵承受载荷而产生弯曲，从而保证了轴承和机械密封有最佳的使用寿命。
真空粉碎剪切泵的旋转方向：从驱动端看真空粉碎剪切泵，顺时针方向旋转。
动力配套采用Y型普通电机的YB型防爆电机。
4、DLT真空粉碎剪切泵特点
效率高，能耗小，汽蚀性能优良。 工作范围大，适应性强。
可输送含有固体颗粒，易结晶的介质。抗腐蚀性能好，叶轮开式结构，不易堵塞。真空粉碎剪切泵设计有轴向间隙调整机构，可降低磨损对真空粉碎剪切泵性能的影响。耐高温，使用时需加冷却水。
5、DLT型碱真空粉碎剪切泵密封型式
填料密封和单双端面机械密封；有内外装式和平衡、非平衡型结构。
6、DLT型无堵塞碱真空粉碎剪切泵与介质接触的主要零件材质如下
 ZG1Cr18Ni9、 ZG1Cr18Ni9Ti、ZGOCr18Ni12MO2Ti 、 ZG1Cr18Ni12MO2Ti
ZG00Cr14Ni14Si4   ZG00Cr18Ni10 ZGCr28  ZG1Cr18Mn13MO2 uN 以及316、316L、Monelt等。
