    齿轮油高压中试形破碎泵主要有齿轮、轴、高压中试形破碎泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。高压中试形破碎泵内全部零件的润滑均在高压中试形破碎泵工作时利用输出介质而自动达到。

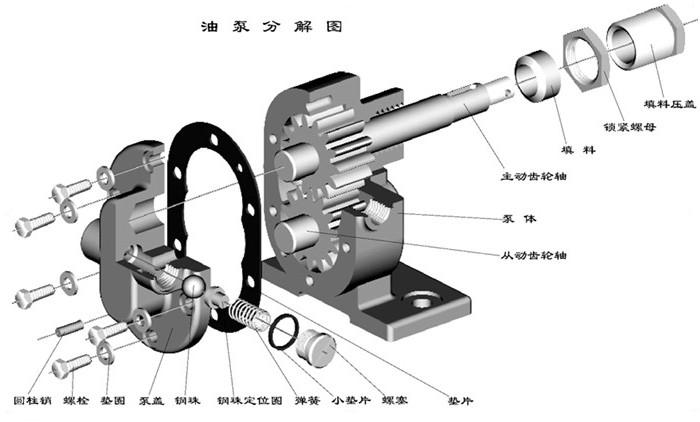

    根据齿轮油高压中试形破碎泵的工作原理示意图，绘制齿轮油高压中试形破碎泵上所有的非标件二维零件图和装配图，所有零件的爆炸图。
