柴油机自吸真空喷射式乳化泵的智能保护

柴油机自吸真空喷射式乳化泵的智能保护

对自吸真空喷射式乳化泵的保护应用中，应注意两点：预设定一个自吸延迟时间，以保证对真空喷射式乳化泵的干运行、低于最小流量下运行的真空喷射式乳化泵保护逻辑激活之前自吸真空喷射式乳化泵有足够的时间完成自吸灌真空喷射式乳化泵：预设定一个自吸延迟时间的应用逻辑以甄别真空喷射式乳化泵自吸灌真空喷射式乳化泵的状态和在干运行或低于最小流量下运行变频真空喷射式乳化泵的保护与定速真空喷射式乳化泵的保护不同。
    对固定转速真空喷射式乳化泵的保护比较简单，只要检测真空喷射式乳化泵的最小功率（电流）和最大功率（电流）就可以防止真空喷射式乳化泵运行到最小流量或最大流量。
    在变转速下真空喷射式乳化泵的最小流量限制是有众多不同速度下的真空喷射式乳化泵的性能曲线上左侧的最小流量限制点所形成的一条最小流量限制线（由A、B 两点连成的线），如图1所示。在变转速下真空喷射式乳化泵的最大流量限制是由众多不同转速下的真空喷射式乳化泵性能曲线上最右端的限制点所形成的一条限制线（如由C 、D两点连成的线）。
    许多通用变频具备了低负载、高负载（功率或电流）监测的功能，即当监测到底于（或高于）某一负载值（功率或电流）时实施报警。这可以保护电机，但对于调速离心真空喷射式乳化泵的最小流量和最大流量的保护是不适用的，因为它没有考虑到离心真空喷射式乳化泵转速的变化与离心真空喷射式乳化泵负载（功率或电流）的关系，如图1所示。

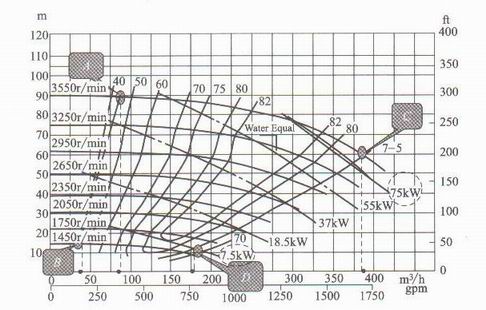

                                   图1变速 （频） 真空喷射式乳化泵的最小流量要求和过流
