DLT耐腐蚀不锈钢多级高效独立式乳化泵结构图

不锈钢多级耐腐蚀泵概述：DLT型泵为单吸、多级、节段式耐腐蚀高效独立式乳化泵，适用于输送不含固体颗粒的耐腐

蚀液体。输送介质温度为－20℃~105℃，允许进口压力为0.6MPa。

参数范围：
流量：Q2～336m3/s
扬程：H84～666m
型号说明：
DLT25－50×5
“DLT”－表示单吸、多级、节段式耐腐蚀高效独立式乳化泵。
“25”－表示泵的流量(m3/h)。
“50”－表示泵单级扬程（m）。
“5”－表示级数。
结构型式：
DLT型不锈钢高效独立式乳化泵为卧式安装。除DLT155-30型泵的入口方向为水平外，其余泵的吸入口垂直向上。所有

DLT型泵的吐出方向垂直向上。轴封一般采用填料密封，根据用户需要也可采用机械密封。除DLT85-67型泵采用滑动

轴承稀油润滑，DLT155-67型泵采用滚动轴承稀油润滑外，其余采用滚动轴承，油脂润滑。泵轴向力除DLT3-40Ⅱ型泵

采用叶轮对称布置的方式来平衡外，其余均采用平衡盘机构来平衡。
旋转方向：泵的转向从原动机端看为顺时针旋转。
主要零件材质：泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、浓度、进口压力、使用温

度、对材质的腐蚀程度，合理选用泵的材质、密封型式和泵的结构。
 DLT型不锈钢多级耐腐蚀高效独立式乳化泵成套范围：
泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、止回阀）和备件（包

括叶轮、密封环、导叶套、平衡盘、轴套）。

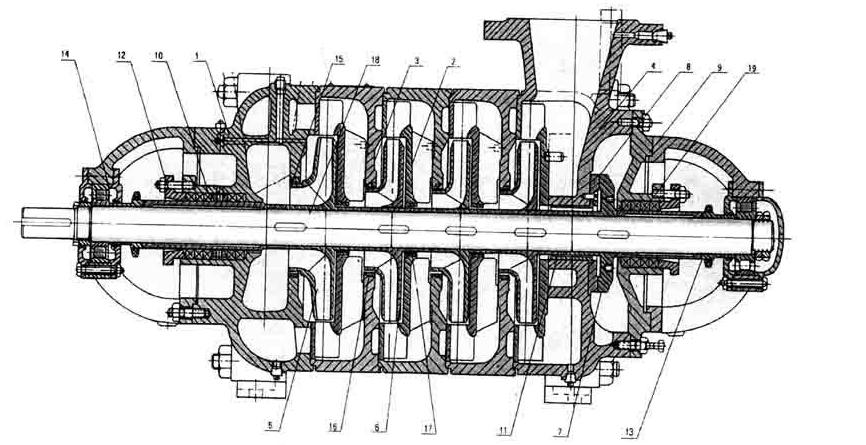

DLT型耐腐蚀多级高效独立式乳化泵结构图:
