SZ型水环式真空反应水粉泵的安装说明

SZ型水环式真空反应水粉泵的安装说明
1、SZ型水环式真空反应水粉泵和电动机的安装：

首先将SZ型水环式真空反应水粉泵安装在泵座上，在安装前先动手转动一下联轴器，以证实SZ型水环式真空反应水粉泵内有没有卡住或其他损坏现象（整套泵的设备运抵安装地点时，包装已损坏或存放时受到潮湿，以及泵是在出厂后8个月再行安装者，应在安装前全部拆开检查清理）。

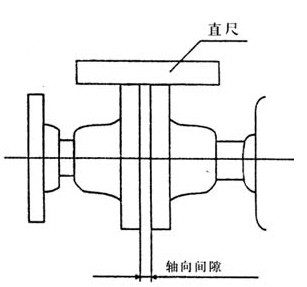

电动机固定在泵座上以后，应校正电动机轴与泵轴的同心度，当用直尺平行放在联轴器圆周上时，要求在整个圆周的任何位置都与联轴器圆周密合没有间隙，当联轴器间的轴向间隙都相等的时候，则达到了所要求的同心度（参见图八）。
电动机与泵轴，即使是极小的倾斜，也会引起轴承发热和零件的过早磨损等严重后果，若安装得正确时，当放松填料函后，用手就能轻便转动泵轴。SZ型水环式真空反应水粉泵的进气口处应加装过滤装置，以防颗粒状物体进入泵内。

2、SZ型水环式真空反应水粉泵气水分离器的安装：

气水分离器根据外形图安装在地基上。
若有必要改变安装位置时，应注意分离器的联结管路不得过长，转弯不得过急，否则水和气在管中流动损失必将增加，因此增加了泵排气端的压力，这样就减低了流量和真空度，增加了功率消耗。
气水分离器进口的管接头与SZ型水环式真空反应水粉泵出口管接头之间有一弯管（4）连接
