DLT系列耐压变频调速研磨泵是本厂在引进国外先进技术的基础上研制而 成的，该产品具有三个突出的特点；
⑴高效节能：⑵功率曲线平坦，可以在全扬程范围内运行而无过载之忧；⑶采 用单（双）大流道叶轮、或双叶片、叁叶
片叶轮，无堵塞，防缠绕性能良好，能顺利地输送含大固体颗粒 ，食品塑料袋等长纤维或其它悬浮物的液体，能轴送最大固
体颗粒直径80～250mm，纤维长度300～1500mm 。
·产品特点
该产品适用于输送城市生活污水、工矿企业污水、泥浆、粪便、灰渣及纸浆等浆 料，还适用于作循环水泵、给排水用泵
及其它用途。
适用性强：采用单、双流道或双叶轮、叁叶片叶轮、无堵塞、无缠绕、适用于输 送城市生活污水、工矿企业污水等。
高效节能：独特的叶轮设计。
安装方便：采用电机直接传动或通过加长轴传动。
操作方便：改善操作环境，维护保养费用低。
可靠性高：采用新型的轴封材料。
·型号说明
① 250: 排出口径(mm)
DLT: 耐压变频调速研磨泵
I: 电机直联式
(II): 加长轴联接式
1000: 流量（立方米/H）
22: 扬程（M）
110 电机功率（kw)

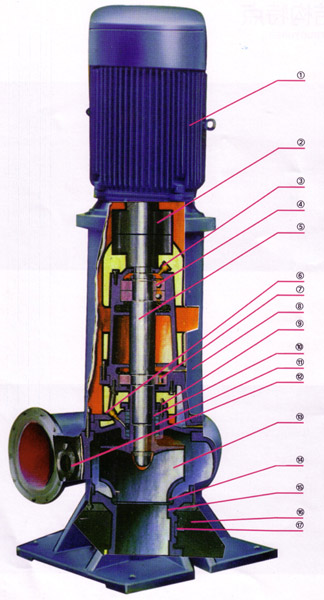

1.标准立式电机：直接与水泵相联传递动力。
2.弹性联轴器。
3.上部轴承的黄油杯：每星期向轴承内加一次润滑脂。
4.轴承。
5.水泵主轴。
6.填料加油杯：经常注入油脂。
7.轴承。
8.加油杯：下轴承的黄油杯。
9.填料压盖：当填料处出水过大，将压盖通过前后的两根螺栓压紧，以调到适当的漏水状态为止。
10.填料：用聚四氟乙烯填料。浸湿石棉
11.填料杯。
12.出口检查孔：用于停泵后打开检查出水管用。
13.叶轮：独特设计，具有很大的通道。能够通过大的物料及纤维垃圾，减少堵塞缠绕故障。
14.密封环：泵叶轮与壳体之间装有可更换的密封环，以保持泵以最佳效率运行。
15.进水锥管：下端与进水管道直接相联，并用橡胶板隔垫，保证良好的气密性，不允许漏气。
16.
17.检查孔：用于停泵后检查进水管用，拆装后应密封好，不允许漏气。
·结构中心
DLT系列立式无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕型单（双）大 流道叶轮或双叶片、叁叶片叶轮，泵
体和进水管上都设有手孔，以供排出杂物。 液体沿轴向吸入，水平方向排出。电机与泵的联接有两种方式，一是电机装在与
泵体连为一体的支架上，二是电机单独设基础通过加长轴与泵轴联接。
|
