W旋涡高压变频制浆泵产品概述
1、W型旋涡高压变频制浆泵用于输送温度从-20℃～+80℃，粘度不大于5。E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。
扬程范围：从15米至132米
流量范围：从0.36米3／时至16.9米3／时
2、W型旋涡高压变频制浆泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆为单级悬臂式旋涡高压变频制浆泵
3、W型旋涡高压变频制浆泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。(分别用材料代号H、J、B和M表示)
4、W型旋涡高压变频制浆泵的密封形式有软填料密封和单端面机械密封。除WB和WM型高压变频制浆泵用单端面机械密封外高压变频制浆泵出厂时一律装软填料密封。如用户需要其它型式的轴封要在订货时说明。
5、W型旋涡高压变频制浆泵的旋转方向：由高压变频制浆泵往电机方向看为逆时针方向旋转。

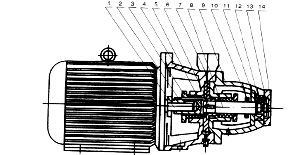

【1W型单级旋涡高压变频制浆泵】结构图：
.jpg)
1电机轴 8高压变频制浆泵轴 2键 9高压变频制浆泵架 3填料压盖 10挡水圈 4高压变频制浆泵体 11轴承盖乙 5填料 12轴承 6键 13螺母 7叶轮 14轴承盖甲
高压变频制浆泵体4与电机法兰连接，高压变频制浆泵轴8装在电机轴头上是动配合，键2在键槽内可自由滑动。
叶轮7与高压变频制浆泵轴8也是动配合，运转时能自动调整叶轮二面的间隙。高压变频制浆泵装好后旋转高压变频制浆泵轴转动应轻松，不可有轻重现象，叶轮在高压变频制浆泵内转动应无摩擦噪音。叶轮与高压变频制浆泵体高压变频制浆泵盖之间的间隙应在0.10~0.20毫米范围内，并可用纸垫调整。
WB型旋涡高压变频制浆泵是一种小流量(最小0.36m3/h)高扬程(最高180m)化工高压变频制浆泵,用于输送温度从-20℃-+250℃,粘度不大于5°E,腐蚀性和无腐蚀性(视材料不同)的不含固体颗粒的液体。主要特点是工作压力高和用于具有腐蚀性的有机溶剂。
WB型旋涡高压变频制浆泵目前市场同类产品一般机封为外装(内装)式大弹簧或波纹管机械密封，这两种机封前者结构中使用的氟橡胶圈耐腐蚀性能较差，后者当工作压力高时机封容易打滑，使用情况很不理想。
为了避免以上几个方面的高压变频制浆泵结构（机封安装形式上）的缺陷，我厂研制成功了MS系列内装式自冷却碳化硅机械密封，密封结构为波纹管外加大弹簧,并把高压变频制浆泵结构进行了改制（附机械密封结构图），装配方法:首先装配托架总成和高压变频制浆泵轴,把密封动环-2用止推螺钉固定在高压变频制浆泵轴上,把静环-4安装在密封座-3上,然后装配高压变频制浆泵体-1,再把带有静环的密封座用螺钉连结到高压变频制浆泵体。该密封形式具有结构紧凑，安全性能好，耐压高，使用寿命长等优点，如果有不可避免的脱液情况，还可根据用户要求在密封端盖部位加水冷却装置，加冷却水后允许用户使用温度可以高达250℃,改制后的产品经投放市场近三年,用户使用情况反映一直很好，该产品的使用寿命是同类产品的3-5倍，使用期间基本不需维修。既提高了生产效率，又杜绝了化工企业生产环节中的“跑”、“冒”、“滴”、“漏”现象，是一种新型节能环保产品。
|
